污水厂罗茨鼓风机噪声治理工程
文章作者：admin 来源：本站 发布时间：2019-10-11 00:28:13
浏览次数：1120
[导读]：案例简介：厂内有5台罗茨鼓风机，单台风机功率为132Kw，5000m3/hr，运行时噪声值在105dB（A）以上。治理后，在隔声罩1米处噪声值小于85dB（A），达到规定值。
污水厂罗茨鼓风机噪声治理项目概述
项目名称：江苏宜兴清源污水处理厂
项目地址：江苏省宜兴市
项目类型：罗茨鼓风机噪声治理
工程工期：35天
案例简介：厂内有5台罗茨鼓风机，单台风机功率为132Kw，5000m3/hr，运行时噪声值在105dB（A）以上。治理后，在隔声罩1米处噪声值小于85dB（A），达到规定值。
工程图片
根据现场罗茨鼓风机系统的形状，在原设备上设计隔声罩。隔声罩的结构形式可设计成部分可拆装式，方便设备的维护和检修。隔声罩的要求隔声量可根据下式计算：
R隔=未治理噪声级-目标声压级
=108-85
=23dB(A)
考虑到隔声罩工艺加工过程中不可避免地会有孔隙漏声和隔绝不良等因素，设计隔声量定为25~30dB(A)。
根据这个目标值确定隔声材料和结构形式，为此我们选择隔声罩板结构为双层复合结构：外侧板采用厚2mm冷板，其隔声能力达到29dB(A)。为了抑制薄板共振，消除吻合效应，增加隔声量，在2mm冷板内侧涂覆阻尼材料或直接粘贴阻尼隔声毡;内侧板采用0.8～1.2mm厚镀锌穿孔板护面，其穿孔率不小于20%;在内、外侧板间所形成的空腔中填充超细玻璃棉。此种双层复合板结构的隔声量确保达到25～30dB(A)左右。其结构示意图如图2所示。
2、新风换气
因罗茨鼓风机需要进风，并在工作过程中会散发出大量的热量，在加了隔声罩以后，隔声罩内就形成了一个密闭空间，会造成热量聚积，隔声罩内温度上升，影响设备的正常运转。为此，在隔声罩两端的适当位置开孔安装进出风消声器，进出风消声器的设计消声量25~30dB(A)。并在进风消声器隔声罩内侧安装低噪声轴流风机。
根据上述通风量设计进出风消声器和选用通风机的型号。通风机型号选用低噪声轴流风机，风量分别为5000m3/h。
3、其他附属设施
[1]、为方便人员进出，在罗茨风机隔声罩上隔声门，隔声门的隔声量与隔声罩的隔声量相匹配。
[2]、为方便观察罩内设备的运行情况，在隔声罩上开设观察窗。观察窗采用双层阻尼玻璃结构。两层玻璃分别用不同厚度的玻璃制作，以消除吻合效应。其隔声量不小于20dB(A)。
[3]、在设备上建造了隔声罩后，需在罩内安装照明设施。对所选用的照明设施要按照一级防爆等级来选择。
[4]、进出隔声罩的电线电缆和管道，在穿越隔声罩时都要作好密封和减振措施，防止出现声桥现象，降低隔声罩的隔声能力。
项目名称：江苏宜兴清源污水处理厂
项目地址：江苏省宜兴市
项目类型：罗茨鼓风机噪声治理
工程工期：35天
案例简介：厂内有5台罗茨鼓风机，单台风机功率为132Kw，5000m3/hr，运行时噪声值在105dB（A）以上。治理后，在隔声罩1米处噪声值小于85dB（A），达到规定值。
工程图片

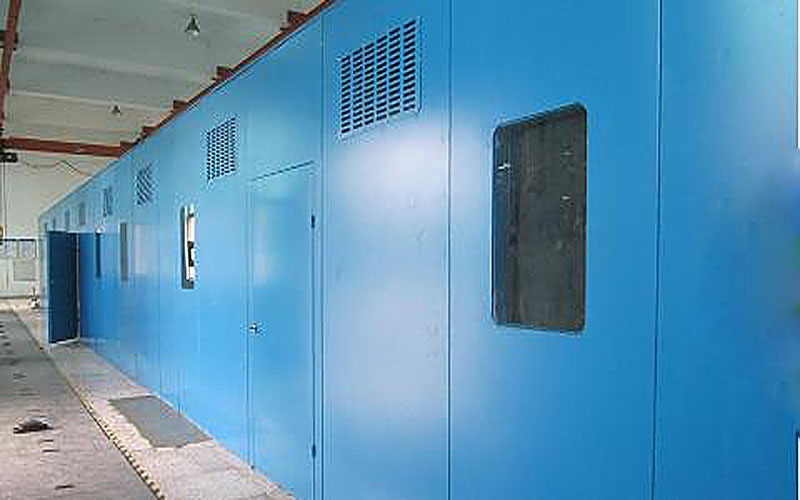

罗茨风机隔声罩设计有隔音门、观察窗方便设备维护观测
根据现场罗茨鼓风机系统的形状，在原设备上设计隔声罩。隔声罩的结构形式可设计成部分可拆装式，方便设备的维护和检修。隔声罩的要求隔声量可根据下式计算：
R隔=未治理噪声级-目标声压级
=108-85
=23dB(A)
考虑到隔声罩工艺加工过程中不可避免地会有孔隙漏声和隔绝不良等因素，设计隔声量定为25~30dB(A)。
根据这个目标值确定隔声材料和结构形式，为此我们选择隔声罩板结构为双层复合结构：外侧板采用厚2mm冷板，其隔声能力达到29dB(A)。为了抑制薄板共振，消除吻合效应，增加隔声量，在2mm冷板内侧涂覆阻尼材料或直接粘贴阻尼隔声毡;内侧板采用0.8～1.2mm厚镀锌穿孔板护面，其穿孔率不小于20%;在内、外侧板间所形成的空腔中填充超细玻璃棉。此种双层复合板结构的隔声量确保达到25～30dB(A)左右。其结构示意图如图2所示。
2、新风换气
因罗茨鼓风机需要进风，并在工作过程中会散发出大量的热量，在加了隔声罩以后，隔声罩内就形成了一个密闭空间，会造成热量聚积，隔声罩内温度上升，影响设备的正常运转。为此，在隔声罩两端的适当位置开孔安装进出风消声器，进出风消声器的设计消声量25~30dB(A)。并在进风消声器隔声罩内侧安装低噪声轴流风机。
根据上述通风量设计进出风消声器和选用通风机的型号。通风机型号选用低噪声轴流风机，风量分别为5000m3/h。
3、其他附属设施
[1]、为方便人员进出，在罗茨风机隔声罩上隔声门，隔声门的隔声量与隔声罩的隔声量相匹配。
[2]、为方便观察罩内设备的运行情况，在隔声罩上开设观察窗。观察窗采用双层阻尼玻璃结构。两层玻璃分别用不同厚度的玻璃制作，以消除吻合效应。其隔声量不小于20dB(A)。
[3]、在设备上建造了隔声罩后，需在罩内安装照明设施。对所选用的照明设施要按照一级防爆等级来选择。
[4]、进出隔声罩的电线电缆和管道，在穿越隔声罩时都要作好密封和减振措施，防止出现声桥现象，降低隔声罩的隔声能力。

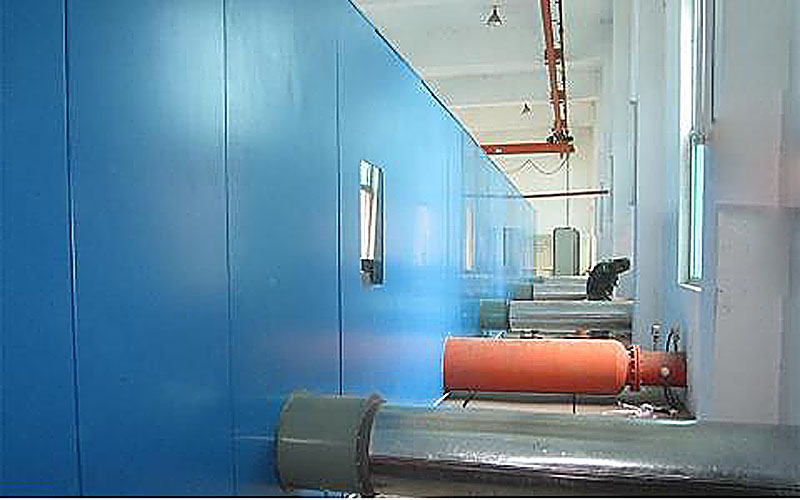

罗茨鼓风机隔声罩安装整体效果。隔声罩两端适当位置开孔安装出风消声器，保证罩内气温均衡
